序號 |
零件名稱 |
材質 |
|
1 |
閥體 |
不銹鋼F304、F316 |
碳鋼A105 |
2 |
球 |
不銹鋼316/304 |
不銹鋼SS304 |
3 |
密封墊 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
4 |
閥桿 |
不銹鋼316/304 |
不銹鋼SS304 |
5 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
6 |
定位鎖 |
不銹鋼304 |
不銹鋼SS304 |
7 |
手柄 |
不銹鋼304 |
不銹鋼SS304 |
8 |
閥桿螺母 |
不銹鋼304 |
不銹鋼SS304 |
9 |
填料壓蓋 |
不銹鋼304 |
不銹鋼SS304 |
10 |
手柄套 |
塑料 |
塑料 |
11 |
密封瓶帽 |
不銹鋼316/304 |
不銹鋼SS304 |
12 |
墊圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |

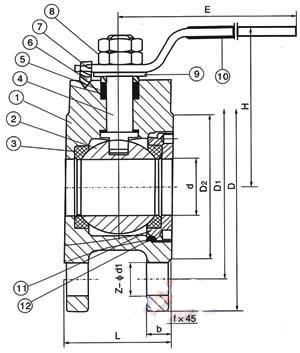

Q71F-16C鍛造A105意式超短型對夾球閥 主要尺寸
SIZE |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" |
3" |
4" |
5" |
6" |
8" |
d |
15 |
20 |
25 |
29 |
38 |
|
62 |
76 |
92 |
110 |
145 |
195 |
L |
32 |
38.5 |
45 |
55 |
62 |
72 |
95 |
120 |
145 |
200 |
225 |
275 |
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
265 |
H |
62 |
70 |
79 |
86 |
92 |
102 |
158 |
172 |
187 |
200 |
240 |
278 |
E |
110 |
125 |
135 |
150 |
150 |
180 |
250 |
300 |
350 |
650 |
840 |
1000 |
b |
14 |
14 |
16 |
16 |
18 |
20 |
22 |
24 |
24 |
26 |
26 |
28 |
z-d1 |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-23 |
12-20 |
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
